Der JUMO dTRON 300 als Differenz-, Feuchte- oder Verhältnisregler

Beschreibung der Reglerfunktionen

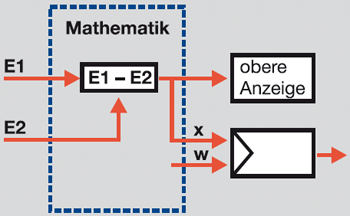

Differenzregler
Es wird die Differenz der Messwerte von Analogeingang 1 und 2 gebildet und über "Mathematik 1" zur Verfügung gestellt. Eingang 1 wird durch den Regler beeinflusst. Eingang 2 ist die Bezugsgröße.
Differenz: E1 - E2
E1= Analogeingang 1
E2= Analogeingang 2
x = Istwert
w = Sollwert
Für die Funktion als Differenzregler sind weitere Einstellungen nötig:
• Regler-Istwert: Mathematik 1
Soll die Differenz dargestellt werden, muss eine Anzeige auf "Mathematik 1" konfiguriert werden.

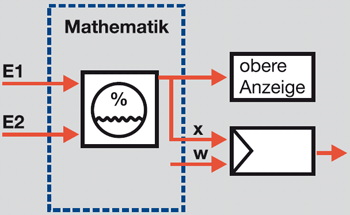

Feuchteregler
Mithilfe eines psychrometrischen Feuchtesensors wird - über die mathematische Verknüpfung der Feuchte- und der Trockentemperatur - die relative Feuchte ermittelt.
Relative Feuchte (E1, E2):
E1= Trockentemperatur über Analogeingang 1
E2= Feuchtetemperatur über Analogeingang 2
x =Istwert
w = Sollwert
Für die Funktion als Feuchteregler sind weitere Einstellungen nötig:
• Regler-Istwert: Mathematik 1
Soll der Wert für die relative Feuchte dargestellt werden, muss eine Anzeige auf "Mathematik 1" konfiguriert werden.

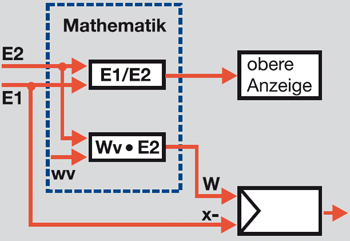

Verhältnisregler
Die Regelung bezieht sich immer auf Analogeingang 1 (E1). Das Mathematikmodul bildet das Verhältnis der Messwerte von E1 und E2 für die Anzeige und liefert den Sollwert für den Regler. Das Verhältnis der gemessenen Werte kann über die Funktion "Mathematik 1" abgerufen und angezeigt werden. Als Sollwert (Verhältnissollwert) wird das gewünschte Verhältnis E1/E2 in der Sollwertvorgabe programmiert.
E1= Analogeingang 1
E2= Analogeingang 2
w = Sollwert
wv= Verhältnissollwert
x = Istwert
xw= Regelabweichung Regler
Für die Funktion als Verhältnisregler sind weitere Einstellungen nötig:
• Regler-Istwert: Analogeingang 1
Soll das Verhältnis dargestellt werden, muss eine Anzeige auf "Mathematik 1" konfiguriert werden. Der Verhältnissollwert kann mit dem Rampenendwert angezeigt werden.
